YR-LJ系列零序电流互感器

更新时间：2014-12-23 16:23:40点击次数：5337次字号：T|T

相关介绍

一、产品概述

零序电流互感器用于电力系统产生零序接地电流时与继电保护装置或信号装置配合使用，使装置元件动作，实现保护或监测。

YR－LJ系列零序电流互感器是电缆型，采用ABS工程塑料外壳，树脂浇注成全密封，绝缘性能好，外形美观，具有灵敏度高，线性度好，运行可靠，安装方便等特点，其性能优于一般的零序电流互感器。
应用范围广泛，不仅适应电磁型继电保护，还能适应电子和微机保护装置，用户可根据系统的运行方式（中性点接地、中性点不接地、大电阻接地、小电阻接地、消弧线圈接地）选用相适应的零序电流互感器。

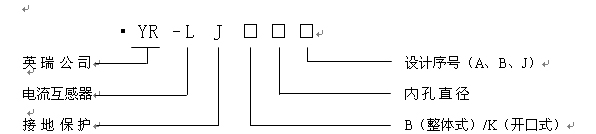

二、型号说明

三、使用条件

3.1 环境温度：–10℃～60℃日平均气温不超过+40℃；

3.2 海拔高度≤1000m (高原使用时特殊定货)；

3.3 相对湿度≤85％；

3.4 周围介质无导电尘埃与导电金属或使绝缘损坏的腐蚀性气体、霉菌等。

四、产品类别及主要数据

4.1 电压：0.38～66KV；

4.2 电网频率：50Hz；

4.3 同名端，一次由互感器正面“ L1”侧穿入，二次为“ K1”；

4.4 型号及数据，外形尺寸见图表。

五、安装

5.1 整体式互感器安装要在敷设电缆前进行，电缆敷设时穿过互感器。

5.2 开口式互感器安装可随时进行，具体安装方法如下：

（1）拆下互感器“ K1”、“ K2”的联接压片。

（2）将互感器顶部两条内六角螺栓松开拆下，互感器就分成两部分。

（3）将互感器套在电缆上，把两个接触面擦干净，薄薄涂上一层防锈油，对好互感器两部分然后拧上内六角螺栓，互感器两部分要对齐以免影响性能。

（4）将联接片固定在“ K1”、“K2”上。

六、定制

由于电力系统的快速发展，运行方式多种多样，各类型的保护及装置层出不穷，又有大批的保护装置进口，所需要零序电流互感器种类也就很多，我公司可根据用户需要，设计生产各种零序电流互感器和各种内孔的互感器以及其配套的保护装置内的变送传感器。

七、定货注意事项

7.1 产品型号、内孔直径（mm）；

7.2 一次零序电流，二次电流（或电流比）；

7.3 二次负荷容量或负载阻抗；

7.4 准确限值系数、准确级（如果有）。

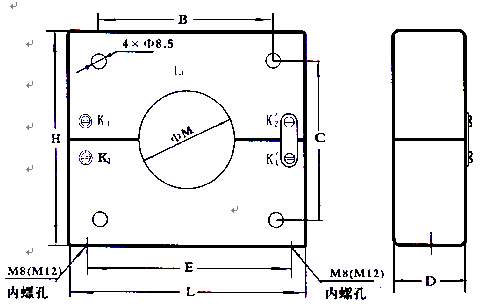

八、外型示意图

9.附表：技术参数

表一：YR-LJ系列零序电流互感器型号及数据

型号	一次零序电流（A）	二次电流（A）	二次负荷（Ω）	建议用途	外形尺寸（mm）
YR-LJB80 YR-LJK80	1-40	0.02-1	2.5	小电流接地选线装置等	孔径	80
					长	195
					高	168
YRLJB80A YR-LJK80A	2-4	0.03-0.06	10	与D11/60型继电器配合使用	厚	48
					地脚中心距	175
					B	144
YR-LJB80B YR-LJK80B	10	0.2	10	与D11/0.2型继电器配合使用	C	121
YR-LJB80B YR-LJK80B	10	0.2	10	与D11/0.2型继电器配合使用	地脚内螺孔	M8

YR-LJB100 YR-LJK100	1-40	0.02-1	2.5	小电流接地选线装置等	孔径	100
					长	215
					高	190
YR-LJB100A YR-LJK100A	2-4	0.03-0.06	10	与D11/60型继电器配合使用	厚	54
					地脚中心距	195
					B	158
YR-LJB100B YR-LJK100B	10	0.2	10	与DD11/0.2型继电器配合使用	C	136
YR-LJB100B YR-LJK100B	10	0.2	10	与DD11/0.2型继电器配合使用	地脚内螺孔	M8

YR-LJB120 YR-LJK120	1-40	0.02-1	2.5	小电流接地选线装置等	孔径	120
					长	235
					高	210
YR-LJB120A YR-LJK120A	2-4	0.03-0.06	10	渔DD11/60型继电器配合使用	厚	61
					地脚中心距	215
					B	175
YR-LJB120B YR-LJK120B	10	0.2	10	与DD11/0.2型继电器配合使用	C	155
YR-LJB120B YR-LJK120B	10	0.2	10	与DD11/0.2型继电器配合使用	地脚内螺孔	M8
YR-LJB140 YR-LJK140	1-40	0.02-1	2.5	小电流接地选线装置等	孔径	140
					长	300
					高	268
YR-LJB140A YR-LJK140A	2-4	0.03-0.06	10	与DD11/60型继电器配合使用	厚	82
					地脚中心距	270
					B	217
YR-LJB140B YR-LJK140B	10	0.2	10	与DD11/0.2型继电器配合使用	C	179
YR-LJB140B YR-LJK140B	10	0.2	10	与DD11/0.2型继电器配合使用	地脚内螺孔	M12

YR-LJB160 YR-LJK160	1-40	0.02-1	2.5	小电流接地选线装置等	孔径	160
					长	300
					高	268
YR-LJB160A YR-LJK160A	2-4	0.03-0.06	10	与DD11/60型继电器配合使用	厚	82
					地脚中心距	270
					B	217
YR-LJB160B YR-LJK160B	10	0.2	10	与DD11/0.2型继电器配合使用	C	179
YR-LJB160B YR-LJK160B	10	0.2	10	与DD11/0.2型继电器配合使用	地脚内螺孔	M12

YR-LJB180 YR-LJK180	1-40	0.02-1	2.5	小电流接地选线装置等	孔径	180
					长	300
					高	268
YR-LJB180A YR-LJK180A	2-4	0.03-0.06	10	与DD11/60型继电器配合使用	厚	82
					地脚中心距	270
					B	217
YR-LJB180B YR-LJK180B	10	0.2	10	与DD11/0.2型继电器配合使用	C	179
YR-LJB180B YR-LJK180B	10	0.2	10	与DD11/0.2型继电器配合使用	地脚内螺孔	M12

YR-LJB200 YR-LJK200	1-40	0.02-1	2.5	小电流接地选线装置等	孔径	200
					长	386
					高	344
YR-LJB200A YR-LJK200A	2-4	0.03-0.06	10	与DD11/60型继电器配合使用	厚	83
					地脚中心距	355
					B	279
YR-LJB200B YR-LJK200B	10	0.2	10	与DD11/0.2型继电器配合使用	C	238
YR-LJB200B YR-LJK200B	10	0.2	10	与DD11/0.2型继电器配合使用	地脚内螺孔	M12

YR-LJB240 YR-LJK240	1-40	0.02-1	2.5	小电流接地选线装置等	孔径	240
					长	386
					高	344
YR-LJB240A YR-LJK240A	2-4	0.03-0.06	10	与DD11/60型继电器配合使用	厚	83
					地脚中心距	355
					B	279
YR-LJB240B YR-LJK240B	10	0.2	10	与DD11/0.2型继电器配合使用	C	238
YR-LJB240B YR-LJK240B	10	0.2	10	与DD11/0.2型继电器配合使用	地脚内螺孔	M12

表二：YR-LJ系列零序电流互感器型号及数据

型号	额定电流比（A/A）	额定输出（VA）	准确级	外形尺寸（mm）
YR-LJB80J YR-LJK80J	50/5，50/1	2.5VA	10P5	孔径		80
	100/5，350/5	5VA	10P5	孔径		80
	100/5，350/5	5VA	10P5	长		196
	100/1，120/1 150/1	5VA	10P5	长		196
				高		165
				高		165
				厚		50
	150/5，200/5	10VA	10P5	厚		50
	150/5，200/5	10VA	10P5	地脚中心距		173
	300/1，300/5 600/1	10VA	10P10	地脚中心距		173
	300/1，300/5 600/1	10VA	10P10	B		145
	600/5，1000/5	20VA	10P10	B		145
				C		124
				地脚内螺孔		M8

YR-LJB100J YR-LJK100J	50/1，50/5	2.5VA	10P5	孔径		100
	75/1，100/1 150/1，200/1	5VA	10P5	长		216
	75/1，100/1 150/1，200/1	5VA	10P5	高		187
	75/5，350/5	5VA	10P5	高		187
	75/5，350/5	5VA	10P5	厚		55
	100/5，150/5	10VA	10P5	厚		55
	100/5，150/5	10VA	10P5	地脚中心距		193
	200/5，300/5 600/5	10VA	10P10	地脚中心距		193
				B		158
				C		138
				地脚内螺孔		M8

YR-LJB120J YR-LJK120J	50/1，50/5	3VA	10P5	孔径		120
	75/5，100/1 350/5	5VA	10P5	长*		236
	75/5，100/1 350/5	5VA	10P5	高*		205
	100/5	10VA	10P5	高*		205
	100/5	10VA	10P5	厚*		60
	150/1，200/1 150/5，200/5 300/5	10VA	10P5	厚*		60
				地脚中心距*		213
				B*		173
	600/5	20VA	10P10	B*		173
				C*		154
				地脚内螺孔*		M8
YR-LJB120J YR-LJK120J	50/5	5VA	10P10	孔径		120
	50/5，75/5，100/5	10VA	10P5	长*		300
	150/5	15VA	10P10	高*		268
	50/1，75/1，100/1	5VA	10P10	厚*		82
	50/1，75/1，100/1	5VA	10P10	地脚中心距*		270
	200/5，300/5	20VA	10P10	B*		217
	400/5，500/5，600/5	30VA	10P10	C*		179
	400/5，500/5，600/5	30VA	10P10	地脚内螺孔		M12
*注：上述的YR-LJB120J或YR-LJK120J的变比、额定输出、准确级不同，其外型尺寸也有所不同，在选型时请注意标注尺寸。
YR-LJB140J YR-LJK140J	50/5	3VA	10P5	孔径		140
	50/1，75/1 100/1，120/1 200/1	5VA	10P5	孔径		140
				长		300
				高		268
	75/5，350/5	5VA	10P5	高		268
	75/5，350/5	5VA	10P5	厚		82
	100/5，150/5 200/5，300/5	10VA	10P5	厚		82
				地脚中心距		270
				B		217
				C		179
				地脚内螺孔		M12

YR-LJB160J YR-LJK160J	50/5	3VA	10P5	孔径		160
	50/5	3VA	10P5	长		300
	50/1，75/1 100/1，120/1 200/1	5VA	10P5	长		300
				高		268
				厚		82
	75/5，350/5	5VA	10P5	厚		82
	75/5，350/5	5VA	10P5	地脚中心距		270
	100/5，150/5 200/5，300/5	10VA	10P5	地脚中心距		270
				B		217
				C		179
				地脚内螺孔		M12

YR-LJB180J YR-LJK180J	50/5	3VA	10P5	孔径	180
	50/1，75/1 100/1，120/1 200/1	5VA	10P5	长	300
				高	268
				厚	82
	75/5，350/5	5VA	10P5	地脚中心距	270
	100/5，150/5 200/5，300/5	10VA	10P5	B	217
				C	179
				地脚内螺孔	M12

YR-LJB200J YR-LJK200J	50/5	3VA	10P5	孔径	200
	50/5	3VA	10P5	长	386
	50/1，75/1 100/1，120/1 200/1	5VA	10P5	长	386
				高	344
				厚	83
	75/5，350/5	5VA	10P5	地脚中心距	355
	100/5，150/5 200/5，300/5	10VA	10P5	B	279
				C	238
				地脚内螺孔	M12

YR-LJB240J YR-LJK240J	50/5	3VA	10P5	孔径	240
	50/5	3VA	10P5	长	386
	50/1，75/1 100/1，120/1 200/1	5VA	10P5	长	386
				高	344
				厚	83
	75/5，350/5	5VA	10P5	地脚中心距	355
	100/5，150/5 200/5，300/5	10VA	10P5	B	279
				C	238
				地脚内螺孔	M12

附表：

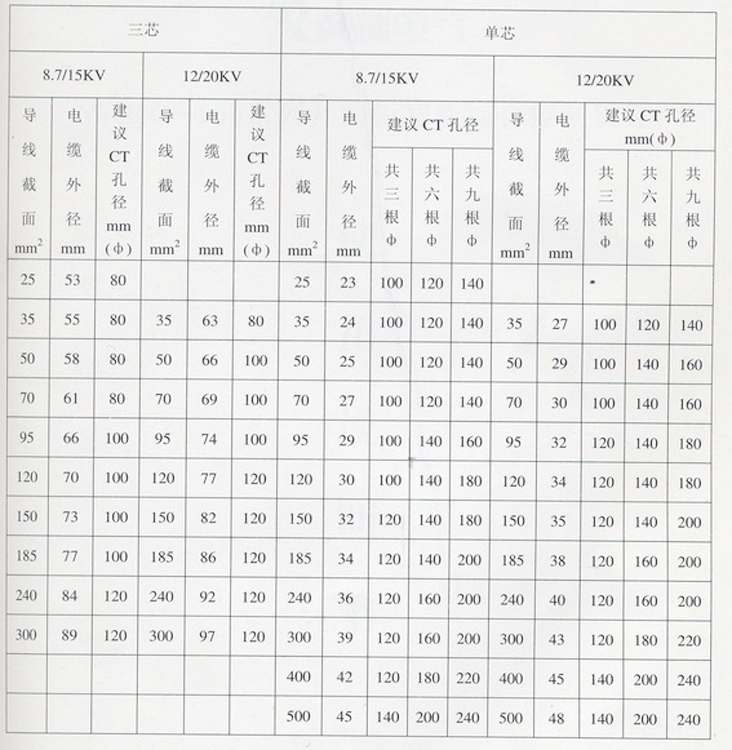

零序电流互感器孔径的选择：（本表仅供参考）

本表适应于交联聚乙烯绝缘聚乙烯护套电力电缆
